Voltage Regulator কি? কিভাবে কাজ করে ও এর সম্পূর্ণ গাইড

Voltage Regulator কি? (What is Voltage Regulator)

Voltage Regulator বা ভোল্টেজ রেগুলেটর হলো একটি ইলেকট্রনিক ডিভাইস, যা ইনপুট ভোল্টেজ পরিবর্তন হলেও আউটপুটে একটি নির্দিষ্ট ও স্থির ভোল্টেজ প্রদান করে। সহজভাবে বললে, এটি বিদ্যুতের চাপ (Voltage) নিয়ন্ত্রণ করে যাতে আপনার ডিভাইস নিরাপদে কাজ করতে পারে।

কেন Voltage Regulator ব্যবহার করা হয়?

আমাদের দৈনন্দিন জীবনে বিদ্যুতের ভোল্টেজ সবসময় স্থির থাকে না। কখনো বেশি, কখনো কম হয়ে থাকে। এই ওঠানামা (Fluctuation) ইলেকট্রনিক ডিভাইসের জন্য ক্ষতিকর হতে পারে।

Voltage Regulator ব্যবহার করা হয়—

ডিভাইসকে অতিরিক্ত ভোল্টেজ থেকে রক্ষা করতে
স্থির ও নিরাপদ বিদ্যুৎ সরবরাহ নিশ্চিত করতে
সার্কিটের পারফরম্যান্স ঠিক রাখতে

সহজ উদাহরণ

Mobile Charger: ভেতরে Voltage Regulator থাকে, যা 220V AC থেকে নিরাপদ 5V DC তৈরি করে
Power Supply: কম্পিউটার ও ইলেকট্রনিক সার্কিটে স্থির ভোল্টেজ দেয়

Voltage Regulator কিভাবে কাজ করে?

Voltage Regulator-এর মূল কাজ হলো Input Voltage পরিবর্তন হলেও Output Voltage স্থির রাখা।

কাজ করার ধাপ:

   ┌─────────── Feedback ───────────┐
   │                                │
   ▼                                │

Input ──►[ Error ]──►[ Regulator ]──►[ Process ]──► Output
(Set) Detector (Plant)

1. Input Voltage (যা স্থির নাও হতে পারে)
2. Regulator Circuit এ প্রবেশ করে
3. Internal Control System সেটাকে নিয়ন্ত্রণ করে
4. Output Voltage (Stable & Fixed) পাওয়া যায়

Internal Feedback Mechanism

একটি Voltage Regulator-এর ভিতরে একটি Feedback System থাকে।
এই সিস্টেম সবসময় আউটপুট ভোল্টেজ মনিটর করে এবং প্রয়োজন অনুযায়ী তা ঠিক করে।

যদি ভোল্টেজ বেড়ে যায় → কমিয়ে দেয়
যদি ভোল্টেজ কমে যায় → বাড়িয়ে দেয়

এইভাবে সার্কিটে সবসময় একটি নির্দিষ্ট ভোল্টেজ বজায় থাকে।

Voltage Regulator কত প্রকার ও কি কি?

Voltage Regulator মূলত ২ প্রকার:

Linear Voltage Regulator

Linear Regulator সরাসরি ভোল্টেজ কমিয়ে একটি স্থির আউটপুট দেয়। এটি সহজ ও কম noise তৈরি করে।

Series Regulator

Load-এর সাথে সিরিজে কাজ করে
সবচেয়ে বেশি ব্যবহৃত টাইপ
উদাহরণ: 7805 IC

Shunt Regulator

Load-এর সাথে parallel এ কাজ করে
কম ব্যবহৃত কিন্তু কিছু বিশেষ ক্ষেত্রে দরকার হয়

Switching Voltage Regulator

Switching Regulator উচ্চ দক্ষতা (High Efficiency) সম্পন্ন এবং কম তাপ উৎপন্ন করে। এটি দ্রুত switching করে ভোল্টেজ নিয়ন্ত্রণ করে।

Buck Converter (Step-Down)

বেশি ভোল্টেজ → কম ভোল্টেজে রূপান্তর
উদাহরণ: 12V → 5V

Boost Converter (Step-Up)

কম ভোল্টেজ → বেশি ভোল্টেজে রূপান্তর
উদাহরণ: 5V → 12V

Buck-Boost Converter

প্রয়োজন অনুযায়ী ভোল্টেজ বাড়ায় বা কমায়
Flexible ও advanced সার্কিট

Linear vs Switching Voltage Regulator (তুলনা)

Voltage Regulator প্রধানত দুই ধরনের—Linear এবং Switching। এদের মধ্যে পার্থক্য বোঝা খুব গুরুত্বপূর্ণ, কারণ কাজের ধরন অনুযায়ী সঠিক রেগুলেটর নির্বাচন করতে হয়।

বিষয়	Linear Regulator	Switching Regulator
দক্ষতা (Efficiency)	কম (৩০–৬০%)	বেশি (৮০–৯০%+)
তাপ উৎপাদন	বেশি	কম
সার্কিট ডিজাইন	সহজ	জটিল
আকার	বড় (Heat sink দরকার)	ছোট
Noise	কম (Clean Output)	বেশি (Switching Noise)
ব্যবহার	ছোট ডিভাইস	বড় সিস্টেম

কোনটা ব্যবহার করা ভালো?

যদি simple circuit + low noise দরকার হয় → Linear Regulator
যদি high efficiency + battery saving দরকার হয় → Switching Regulator

বাস্তবে, Arduino project বা ছোট সার্কিটে Linear বেশি ব্যবহৃত হয়, আর Solar system বা power supply-তে Switching Regulator বেশি কার্যকর।

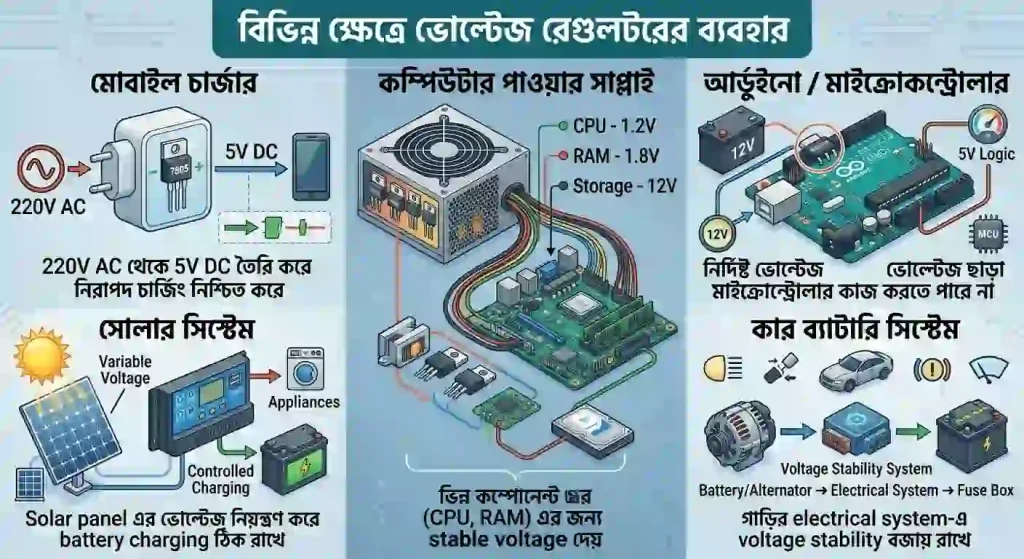

Voltage Regulator এর ব্যবহার

Voltage Regulator আধুনিক ইলেকট্রনিক্সের প্রায় সব জায়গায় ব্যবহৃত হয়। এটি ডিভাইসকে নিরাপদ রাখে এবং স্থির ভোল্টেজ নিশ্চিত করে।

প্রধান ব্যবহারসমূহ:

Mobile Charger:
220V AC থেকে 5V DC তৈরি করে নিরাপদ চার্জিং নিশ্চিত করে
Computer Power Supply:
বিভিন্ন কম্পোনেন্ট (CPU, RAM) এর জন্য আলাদা stable voltage দেয়
Arduino / Microcontroller:
নির্দিষ্ট ভোল্টেজ ছাড়া মাইক্রোকন্ট্রোলার কাজ করতে পারে না
Solar System:
Solar panel এর ভোল্টেজ নিয়ন্ত্রণ করে battery charging ঠিক রাখে
Car Battery System:
গাড়ির electrical system-এ voltage stability বজায় রাখে

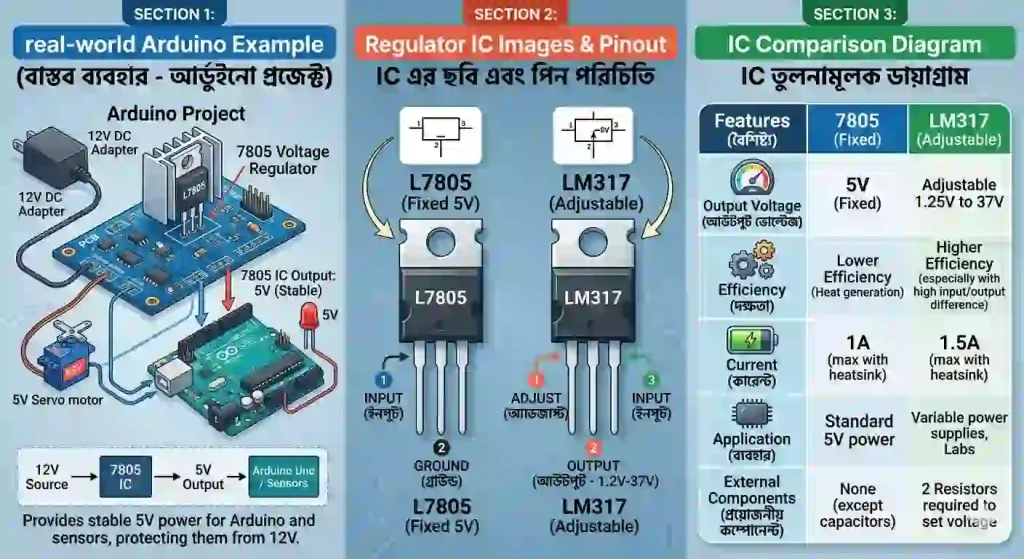

Voltage Regulator IC কি?

Voltage Regulator IC (Integrated Circuit) হলো একটি ছোট চিপ, যা সহজেই নির্দিষ্ট ভোল্টেজ আউটপুট দিতে পারে। এগুলো ব্যবহার করা খুবই সহজ এবং সার্কিট ডিজাইনকে অনেক সহজ করে দেয়।

Fixed vs Adjustable Regulator

বিষয়	Fixed Regulator	Adjustable Regulator
Output Voltage	নির্দিষ্ট (5V, 12V)	পরিবর্তনযোগ্য
ব্যবহার	সহজ কাজ	Advanced circuit
উদাহরণ	7805, 7812	LM317

কোনটা ব্যবহার করবে?

যদি নির্দিষ্ট ভোল্টেজ দরকার হয় → Fixed Regulator
যদি ভোল্টেজ adjust করতে হয় → Adjustable Regulator

যোগ করো, তাহলে Featured Snippet পাওয়ার chance অনেক বেড়ে যাবে।

IC Name	Output Voltage	ব্যবহার
7805	5V	Arduino, Microcontroller
7812	12V	Power Supply, Motor Circuit
LM317	Adjustable	Lab, Variable Power Supply

Voltage Regulator ব্যবহার করার সুবিধা

Voltage Regulator ব্যবহারের মাধ্যমে ইলেকট্রনিক ডিভাইস আরও নিরাপদ ও স্থিতিশীলভাবে কাজ করে।

প্রধান সুবিধাসমূহ:

স্থির ভোল্টেজ প্রদান করে:
ইনপুট পরিবর্তন হলেও আউটপুট একই থাকে
ডিভাইস সুরক্ষা নিশ্চিত করে:
Overvoltage বা fluctuation থেকে সার্কিটকে রক্ষা করে
Noise কমায়:
বিশেষ করে Linear Regulator clean output দেয়
পারফরম্যান্স উন্নত করে:
সার্কিট ঠিকভাবে কাজ করে এবং lifespan বাড়ে

Voltage Regulator এর অসুবিধা

যদিও Voltage Regulator খুবই গুরুত্বপূর্ণ, তবুও এর কিছু সীমাবদ্ধতা রয়েছে।

প্রধান অসুবিধাসমূহ:

Linear Regulator-এ efficiency কম:
অতিরিক্ত ভোল্টেজ heat হিসেবে নষ্ট হয়
Heat বেশি উৎপন্ন হয়:
Heat sink দরকার হতে পারে
Switching Regulator noise তৈরি করে:
Sensitive circuit-এ সমস্যা হতে পারে
Circuit design জটিল (Switching):
Beginners-এর জন্য একটু কঠিন

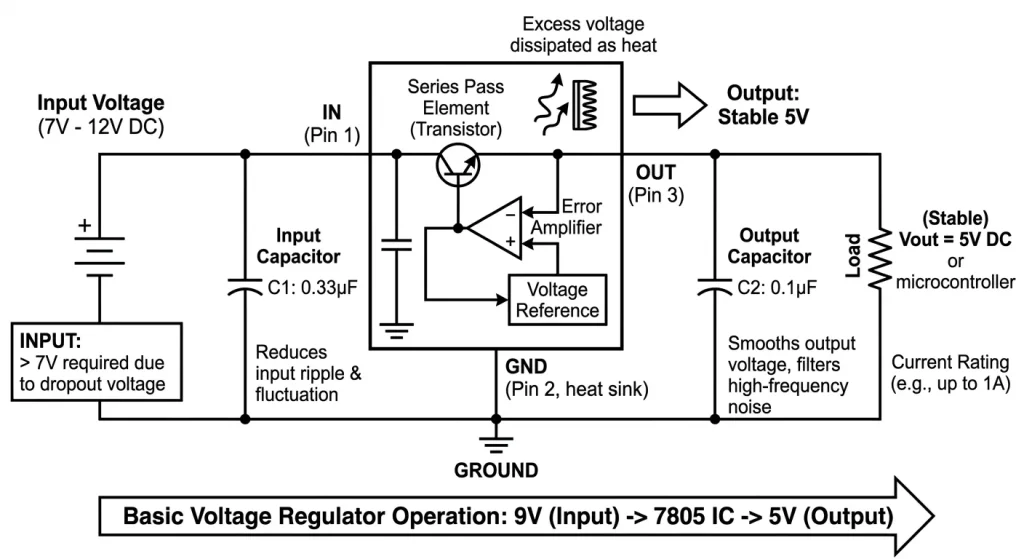

Voltage Regulator Circuit Diagram (Basic)

একটি Basic Voltage Regulator সার্কিট বোঝার জন্য 7805 IC সবচেয়ে ভালো উদাহরণ। এটি খুব সহজ এবং beginner-friendly।

Simple 7805 Circuit Explanation

একটি সাধারণ 7805 সার্কিটে থাকে:

Input Voltage (7V–12V DC)
7805 Regulator IC
Output: Stable 5V

কিভাবে কাজ করে?

Input Voltage (যেমন 9V battery)
7805 IC-তে প্রবেশ করে
IC ভেতরে excess voltage কমিয়ে ফেলে
Output-এ স্থির 5V পাওয়া যায়

গুরুত্বপূর্ণ বিষয়:

Input voltage অবশ্যই 5V এর চেয়ে বেশি হতে হবে (Dropout voltage এর জন্য)

Capacitor Usage (কেন প্রয়োজন?)

Capacitor ব্যবহার করলে সার্কিট আরও stable হয় এবং noise কমে।

Input Capacitor (0.33µF – 1µF)

Input side-এ ব্যবহার হয়
Voltage fluctuation কমায়

Output Capacitor (0.1µF – 10µF)

Output smooth করে
Ripple ও noise কমায়

Capacitor ছাড়া সার্কিট কাজ করবে, কিন্তু stability কমে যাবে।

Voltage Regulator নির্বাচন করার উপায়

সঠিক Voltage Regulator নির্বাচন করা খুব গুরুত্বপূর্ণ, কারণ ভুল নির্বাচন করলে সার্কিট নষ্ট হতে পারে।

1. Input Voltage Range

আপনার input voltage কত? (যেমন: 12V, 24V)
Regulator সেই range support করে কিনা দেখতে হবে

2. Output Voltage

আপনি কত ভোল্ট চান? (5V, 12V, adjustable)
Fixed না adjustable—এটা আগে ঠিক করুন

3. Current Rating

Load কত current নিবে? (mA বা Ampere)
Regulator যেন সেই current handle করতে পারে

উদাহরণ:
Arduino project → 500mA
Motor circuit → 2A বা বেশি

4. Efficiency

Battery চালিত হলে → High efficiency (Switching Regulator)
Simple project হলে → Linear Regulator যথেষ্ট

FAQ (প্রশ্নোত্তর)

1. Voltage Regulator কি?

Voltage Regulator হলো একটি ইলেকট্রনিক ডিভাইস যা ইনপুট ভোল্টেজ পরিবর্তন হলেও আউটপুটে একটি নির্দিষ্ট ও স্থির ভোল্টেজ বজায় রাখে। এটি মূলত সার্কিটকে নিরাপদ রাখতে এবং সঠিকভাবে কাজ করতে সাহায্য করে। বিভিন্ন ডিভাইস যেমন মোবাইল চার্জার, কম্পিউটার পাওয়ার সাপ্লাই এবং Arduino প্রজেক্টে এটি অপরিহার্য।

2. Voltage Regulator কিভাবে কাজ করে?

Voltage Regulator ইনপুট ভোল্টেজকে মনিটর করে এবং একটি feedback system এর মাধ্যমে আউটপুট ভোল্টেজকে নিয়ন্ত্রণ করে। যদি ভোল্টেজ বেড়ে যায়, এটি কমিয়ে দেয় এবং কমে গেলে বাড়িয়ে দেয়। ফলে আউটপুট সবসময় স্থির থাকে।

3. Voltage Regulator কত প্রকার?

Voltage Regulator প্রধানত দুই প্রকার—Linear Regulator এবং Switching Regulator। Linear সহজ কিন্তু কম efficient, আর Switching জটিল হলেও বেশি efficient।

4. Linear Regulator কি?

Linear Regulator হলো এমন একটি রেগুলেটর যা সরাসরি অতিরিক্ত ভোল্টেজকে heat হিসেবে নষ্ট করে আউটপুট স্থির রাখে। এটি noise কম দেয়, তাই sensitive circuit-এ ব্যবহৃত হয়।

5. Switching Regulator কি?

Switching Regulator দ্রুত on-off switching করে ভোল্টেজ নিয়ন্ত্রণ করে। এটি বেশি efficient এবং কম heat উৎপন্ন করে, তাই বড় power system-এ বেশি ব্যবহৃত হয়।

6. 7805 Voltage Regulator কি?

7805 একটি জনপ্রিয় Fixed Voltage Regulator IC যা 5V আউটপুট দেয়। এটি Arduino, sensor circuit এবং ছোট electronics project-এ ব্যাপকভাবে ব্যবহৃত হয়।

7. LM317 কি এবং এটি কিভাবে কাজ করে?

LM317 একটি Adjustable Voltage Regulator IC। এটি resistor ব্যবহার করে 1.25V থেকে 37V পর্যন্ত output voltage adjust করতে পারে। Lab power supply-তে এটি খুবই জনপ্রিয়।

8. Voltage Regulator কেন প্রয়োজন?

Voltage fluctuation ডিভাইস নষ্ট করতে পারে। Voltage Regulator স্থির ভোল্টেজ দিয়ে ডিভাইসকে সুরক্ষা দেয় এবং পারফরম্যান্স উন্নত করে।

9. Voltage Regulator ছাড়া কি হবে?

Voltage Regulator ছাড়া সরাসরি ভোল্টেজ দিলে ডিভাইস damage হতে পারে, overheat হতে পারে এবং circuit malfunction করতে পারে।

10. Buck Converter কি?

Buck Converter একটি Switching Regulator যা উচ্চ ভোল্টেজকে কম ভোল্টেজে রূপান্তর করে। যেমন 12V থেকে 5V তৈরি করা।

11. Boost Converter কি?

Boost Converter কম ভোল্টেজকে বেশি ভোল্টেজে রূপান্তর করে। যেমন 5V থেকে 12V তৈরি করা।

12. Buck-Boost Converter কি?

Buck-Boost Converter একই সাথে ভোল্টেজ বাড়াতে ও কমাতে পারে। এটি flexible circuit design-এর জন্য ব্যবহৃত হয়।

13. Voltage Regulator efficiency কি?

Efficiency হলো কতটুকু input power output-এ কাজে লাগছে। Linear Regulator-এ efficiency কম, কিন্তু Switching Regulator-এ efficiency অনেক বেশি।

14. Heat sink কেন দরকার?

Linear Regulator অতিরিক্ত ভোল্টেজ heat হিসেবে নষ্ট করে, তাই IC গরম হয়ে যায়। এই heat কমানোর জন্য heat sink ব্যবহার করা হয়।

15. Voltage Regulator-এ capacitor কেন ব্যবহার করা হয়?

Capacitor voltage ripple কমায় এবং output stable করে। এটি noise কমাতে সাহায্য করে এবং circuit performance উন্নত করে।

16. Fixed Regulator ও Adjustable Regulator এর পার্থক্য কি?

Fixed Regulator নির্দিষ্ট ভোল্টেজ দেয় (যেমন 5V), আর Adjustable Regulator output voltage পরিবর্তন করা যায় (যেমন LM317)।

17. কোন ক্ষেত্রে Linear Regulator ব্যবহার করা ভালো?

যেখানে noise কম দরকার এবং circuit simple রাখতে হয়, যেমন audio circuit বা ছোট electronics project-এ Linear Regulator ভালো।

18. কোন ক্ষেত্রে Switching Regulator ব্যবহার করা ভালো?

যেখানে efficiency বেশি দরকার এবং power loss কমাতে হয়, যেমন solar system, battery-operated device এবং industrial system-এ Switching Regulator ভালো।

19. Voltage Regulator নির্বাচন করার সময় কি কি বিষয় দেখতে হয়?

Input voltage range, output voltage, current rating এবং efficiency বিবেচনা করতে হয়। এছাড়া application অনুযায়ী Linear বা Switching নির্বাচন করতে হয়।

20. Voltage Regulator ভবিষ্যতে কেমন হবে?

ভবিষ্যতে Voltage Regulator আরও ছোট, efficient এবং smart হবে। AI-based power management ও low-power IC design এই প্রযুক্তিকে আরও উন্নত করবে।

Conclusion (উপসংহার)

Voltage Regulator আধুনিক ইলেকট্রনিক্সের একটি অত্যন্ত গুরুত্বপূর্ণ উপাদান, যা প্রতিটি সার্কিটে স্থিতিশীল ও নির্ভরযোগ্য পাওয়ার সরবরাহ নিশ্চিত করে। ইনপুট ভোল্টেজে ওঠানামা থাকলেও এটি আউটপুটকে নির্দিষ্ট মাত্রায় ধরে রাখে, ফলে ডিভাইস নিরাপদ থাকে এবং দীর্ঘদিন ভালোভাবে কাজ করে।

বর্তমানে Mobile Charger, Computer Power Supply, Arduino project, Solar System—সব জায়গাতেই Voltage Regulator অপরিহার্য হয়ে উঠেছে। সঠিক Regulator নির্বাচন করলে শুধু ডিভাইসের পারফরম্যান্সই নয়, এর lifespan-ও অনেক বেড়ে যায়।

ভবিষ্যতে প্রযুক্তির উন্নতির সাথে সাথে Voltage Regulator আরও ছোট, বেশি efficient এবং intelligent হবে। বিশেষ করে Switching Regulator ও smart power management system ইলেকট্রনিক্স জগতে নতুন সম্ভাবনা তৈরি করছে।

তাই বলা যায়, একটি ছোট IC হলেও Voltage Regulator ছাড়া আধুনিক ইলেকট্রনিক্স কল্পনাই করা যায় না।
