তড়িৎ সার্কিট হলো এমন একটি বন্ধ পথ বা লুপ, যার মাধ্যমে তড়িৎ প্রবাহ (Electric Current) চলাচল করতে পারে। সহজভাবে বললে, যখন কোনো উৎস (যেমন ব্যাটারি) থেকে বিদ্যুৎ উৎপন্ন হয়ে একটি সম্পূর্ণ পথে বিভিন্ন উপাদানের মাধ্যমে প্রবাহিত হয়, তখন সেটিকে তড়িৎ সার্কিট বলা হয়।
তড়িৎ সার্কিটের মৌলিক উপাদান
একটি সাধারণ সার্কিট তৈরি করতে কয়েকটি গুরুত্বপূর্ণ উপাদান প্রয়োজন হয়:
- ব্যাটারি (Battery): বিদ্যুতের উৎস হিসেবে কাজ করে
- রেজিস্টর (Resistor): কারেন্টের প্রবাহ নিয়ন্ত্রণ করে
- তার (Wire): বিদ্যুৎ পরিবহন করে
- সুইচ (Switch): সার্কিট চালু বা বন্ধ করতে সাহায্য করে
এই উপাদানগুলো একসাথে কাজ করে একটি সম্পূর্ণ সার্কিট তৈরি করে।
সার্কিটের প্রকারভেদ
তড়িৎ সার্কিট প্রধানত দুই প্রকার:
- Series Circuit (সিরিজ সার্কিট)
- Parallel Circuit (প্যারালাল সার্কিট)
এই দুই ধরনের সার্কিটের মধ্যে সংযোগ পদ্ধতি এবং কারেন্ট প্রবাহের ধরন আলাদা।
Series Circuit (সিরিজ সার্কিট) কী?
সিরিজ সার্কিটের সংজ্ঞা
Series Circuit বা সিরিজ সার্কিট হলো এমন একটি সার্কিট, যেখানে সব উপাদান (যেমন রেজিস্টর, বাল্ব ইত্যাদি) এক লাইনে বা একটির পর একটি সংযুক্ত থাকে। ফলে কারেন্ট প্রবাহের জন্য শুধুমাত্র একটি পথ থাকে।
অর্থাৎ, কারেন্টকে সব উপাদানের মধ্য দিয়ে একই পথে অতিক্রম করতে হয়।
সিরিজ সার্কিটের বৈশিষ্ট্য
সিরিজ সার্কিটের কিছু গুরুত্বপূর্ণ বৈশিষ্ট্য নিচে দেওয়া হলো:
- একটিমাত্র পথ দিয়ে কারেন্ট প্রবাহিত হয়:
এখানে কারেন্ট যাওয়ার জন্য বিকল্প কোনো পথ থাকে না। - সব উপাদানে একই কারেন্ট প্রবাহিত হয়:
সার্কিটের প্রতিটি অংশে কারেন্টের মান সমান থাকে। - মোট রোধ (Resistance) বৃদ্ধি পায়:
একাধিক রেজিস্টর যুক্ত হলে তাদের রোধ যোগ হয়ে মোট রোধ বেড়ে যায়।
এই বৈশিষ্ট্যগুলোর কারণে সিরিজ সার্কিট বিশ্লেষণ করা তুলনামূলকভাবে সহজ।
সিরিজ সার্কিট এর সূত্র (Formula)
সিরিজ সার্কিটে বিভিন্ন বৈদ্যুতিক রাশির (Resistance, Current, Voltage) নির্দিষ্ট কিছু সূত্র রয়েছে, যা সার্কিট বিশ্লেষণে খুবই গুরুত্বপূর্ণ।
মোট রোধ (Total Resistance)
সিরিজ সার্কিটে সব রেজিস্টর এক লাইনে সংযুক্ত থাকায় মোট রোধ হয় সবগুলোর যোগফল:
R = R₁ + R₂ + R₃ + …
অর্থাৎ, যত বেশি রেজিস্টর যোগ করা হবে, মোট রোধ তত বাড়বে।
এর ফলে সার্কিটে কারেন্ট কমে যেতে পারে।
কারেন্ট (Current)
ওহমের সূত্র (Ohm’s Law) অনুযায়ী:
I = V / R
এখানে,
- I = কারেন্ট
- V = ভোল্টেজ
- R = মোট রোধ
সিরিজ সার্কিটে একটি গুরুত্বপূর্ণ বিষয় হলো:
সব উপাদানের মধ্য দিয়ে একই কারেন্ট প্রবাহিত হয়।
ভোল্টেজ বন্টন (Voltage Division)
সিরিজ সার্কিটে মোট ভোল্টেজ বিভিন্ন উপাদানের মধ্যে ভাগ হয়ে যায়:
V = V₁ + V₂ + V₃
1. প্রতিটি রেজিস্টরের উপর আলাদা ভোল্টেজ ড্রপ হয়।
2. বেশি রোধের উপর বেশি ভোল্টেজ পড়ে।

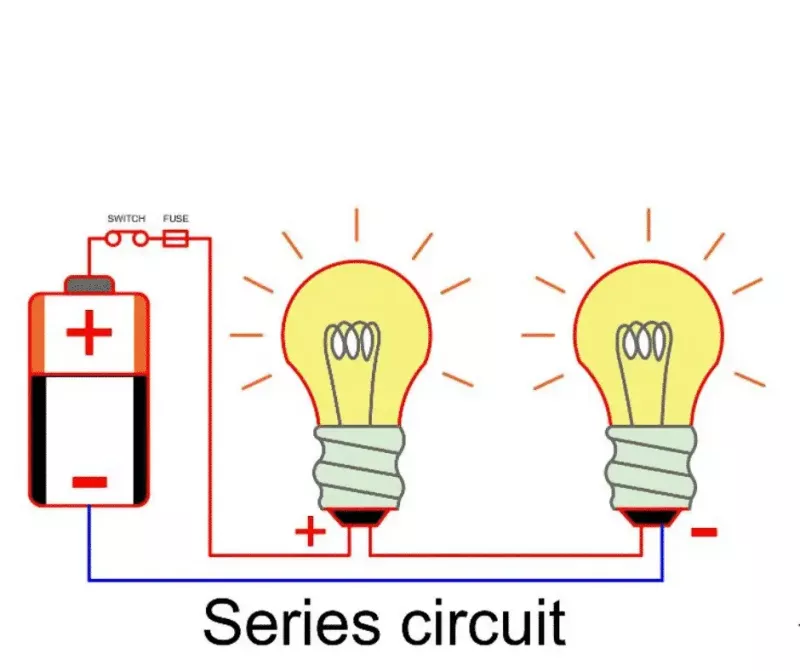

সিরিজ সার্কিট এর চিত্র (Diagram)
একটি সাধারণ সিরিজ সার্কিটে উপাদানগুলো ধারাবাহিকভাবে সংযুক্ত থাকে। এর গঠন এমন হতে পারে:
ব্যাটারি → রেজিস্টর → সুইচ → লোড (যেমন বাল্ব)
1. এখানে কারেন্ট ব্যাটারি থেকে বের হয়ে একে একে সব উপাদানের মধ্য দিয়ে প্রবাহিত হয়।
2. যদি কোনো একটি উপাদান নষ্ট বা বিচ্ছিন্ন হয়ে যায়, তাহলে পুরো সার্কিট বন্ধ হয়ে যায়।
Series Circuit এর উদাহরণ
সিরিজ সার্কিট বাস্তব জীবনে অনেক জায়গায় দেখা যায়। কিছু সাধারণ উদাহরণ:
ব্যাটারির সাথে সিরিজে বাল্ব সংযোগ
একাধিক বাল্ব এক লাইনে সংযুক্ত করলে সেটি সিরিজ সার্কিট তৈরি করে।
একটি বাল্ব নষ্ট হলে সব বাল্ব নিভে যাবে।
টর্চ লাইট
টর্চলাইটে ব্যাটারি ও বাল্ব সাধারণত সিরিজে সংযুক্ত থাকে।
সুইচ অন করলে সার্কিট সম্পূর্ণ হয় এবং আলো জ্বলে।
পুরোনো ক্রিসমাস লাইট
আগে ব্যবহৃত অনেক ডেকোরেটিভ লাইট সিরিজ সার্কিটে তৈরি ছিল।
একটি লাইট নষ্ট হলে পুরো লাইন বন্ধ হয়ে যেত।
সিরিজ সার্কিট এর উদাহরণ
সিরিজ সার্কিট বাস্তব জীবনে বিভিন্ন ক্ষেত্রে ব্যবহৃত হয়। নিচে কিছু পরিচিত উদাহরণ দেওয়া হলো:
ব্যাটারির সাথে সিরিজে বাল্ব সংযোগ
যখন একাধিক বাল্ব এক লাইনে ব্যাটারির সাথে সংযুক্ত করা হয়, তখন সেটি সিরিজ সার্কিট তৈরি করে।
1. এখানে কারেন্ট সব বাল্বের মধ্য দিয়ে এক পথেই প্রবাহিত হয়।
2. একটি বাল্ব নষ্ট হলে পুরো সার্কিট বন্ধ হয়ে যায় এবং সব বাল্ব নিভে যায়।
টর্চ লাইট
টর্চলাইটে ব্যাটারি, সুইচ ও বাল্ব সাধারণত সিরিজে সংযুক্ত থাকে।
সুইচ অন করলে সার্কিট সম্পূর্ণ হয় এবং কারেন্ট প্রবাহিত হয়ে আলো জ্বলে।
পুরোনো ক্রিসমাস লাইট
আগের সময়ের অনেক ডেকোরেটিভ লাইট সিরিজ সার্কিটে তৈরি ছিল।
একটি লাইট নষ্ট হলে পুরো লাইট সেট বন্ধ হয়ে যেত।
সিরিজ সার্কিট এর সুবিধা
সিরিজ সার্কিটের কিছু গুরুত্বপূর্ণ সুবিধা রয়েছে, যা এটিকে সহজ ও কার্যকর করে তোলে:
- সহজ ডিজাইন ও তৈরি:
সার্কিটের গঠন সহজ হওয়ায় নতুনদের জন্য বুঝতে সুবিধা হয়। - কম খরচ:
কম তার ও কম উপাদান ব্যবহার হওয়ায় খরচ কম হয়। - সার্কিট বিশ্লেষণ সহজ:
একটিমাত্র পথ থাকায় কারেন্ট ও রোধ হিসাব করা সহজ।
সিরিজ সার্কিট এর অসুবিধা
যদিও সিরিজ সার্কিট সহজ, তবুও কিছু সীমাবদ্ধতা রয়েছে:
- একটি উপাদান নষ্ট হলে পুরো সার্কিট বন্ধ:
একটি অংশ কাজ না করলে পুরো সার্কিট অকার্যকর হয়ে যায়। - ভোল্টেজ ভাগ হয়ে যায়:
প্রতিটি উপাদানের মধ্যে ভোল্টেজ ভাগ হয়ে যায়, ফলে সব ডিভাইস পূর্ণ ভোল্টেজ পায় না। - সব ডিভাইস একই কারেন্ট পায়:
আলাদা আলাদা ডিভাইসের জন্য আলাদা কারেন্ট নিয়ন্ত্রণ করা যায় না।
Series vs Parallel Circuit (তুলনা)
সিরিজ এবং প্যারালাল সার্কিটের মধ্যে পার্থক্য বোঝা ইলেকট্রনিক্স শেখার জন্য খুবই গুরুত্বপূর্ণ। নিচের টেবিলে সহজভাবে তুলনা করা হলো:
| বৈশিষ্ট্য | Series Circuit | Parallel Circuit |
|---|---|---|
| পথ | একটিমাত্র | একাধিক |
| কারেন্ট | সব উপাদানে একই | ভিন্ন হতে পারে |
| ভোল্টেজ | ভাগ হয়ে যায় | প্রতিটি শাখায় সমান থাকে |
| নির্ভরশীলতা | বেশি (একটি নষ্ট হলে সব বন্ধ) | কম (একটি নষ্ট হলেও অন্যগুলো চলে) |
সংক্ষেপে:
Series Circuit সহজ কিন্তু কম নির্ভরযোগ্য, আর Parallel Circuit একটু জটিল হলেও বেশি কার্যকর।
বাস্তব জীবনে সিরিজ সার্কিট এর ব্যবহার
সিরিজ সার্কিট সাধারণত ছোট ও সহজ ডিভাইসে ব্যবহৃত হয়। কিছু গুরুত্বপূর্ণ উদাহরণ:
- টর্চলাইট: ব্যাটারি ও বাল্ব সিরিজে সংযুক্ত থাকে
- ব্যাটারি সংযোগ: একাধিক ব্যাটারি সিরিজে যুক্ত করে ভোল্টেজ বাড়ানো হয়
- কিছু LED সার্কিট: নির্দিষ্ট ভোল্টেজ ভাগ করার জন্য সিরিজ সংযোগ ব্যবহার করা হয়
সিরিজ সার্কিট কেন ব্যবহার করা হয়?
সিরিজ সার্কিট ব্যবহারের পেছনে কিছু গুরুত্বপূর্ণ কারণ রয়েছে:
- সহজ সার্কিট ডিজাইন:
নতুনদের জন্য সহজে বোঝা ও তৈরি করা যায় - নির্দিষ্ট ভোল্টেজ বন্টনের জন্য:
একাধিক উপাদানের মধ্যে ভোল্টেজ ভাগ করা যায় - কম উপাদান ব্যবহার:
কম তার ও কম কম্পোনেন্ট লাগে, ফলে খরচ কম হয়
সিরিজ সার্কিট সম্পর্কিত FAQ (প্রশ্ন ও উত্তর)
1. সিরিজ সার্কিট কাকে বলে?
যে সার্কিটে সব উপাদান এক লাইনে সংযুক্ত থাকে এবং একটিমাত্র পথে কারেন্ট প্রবাহিত হয় তাকে সিরিজ সার্কিট বলে।
2. সিরিজ সার্কিটে কারেন্ট কেমন থাকে?
সিরিজ সার্কিটে সব উপাদানের মধ্য দিয়ে একই পরিমাণ কারেন্ট প্রবাহিত হয়।
3. সিরিজ সার্কিটে ভোল্টেজ কিভাবে ভাগ হয়?
মোট ভোল্টেজ বিভিন্ন উপাদানের মধ্যে ভাগ হয়ে যায়।
4. একটি উপাদান নষ্ট হলে কি হয়?
পুরো সার্কিট বন্ধ হয়ে যায় এবং কোনো ডিভাইস কাজ করে না।
5. সিরিজ সার্কিটে মোট রোধ কিভাবে বের করা হয়?
সব রোধ যোগ করে: R = R₁ + R₂ + R₃
6. সিরিজ সার্কিট কোথায় ব্যবহার হয়?
টর্চলাইট, ব্যাটারি সংযোগ এবং কিছু LED সার্কিটে ব্যবহৃত হয়।
7. সিরিজ ও প্যারালাল সার্কিটের মধ্যে পার্থক্য কী?
সিরিজে এক পথ, প্যারালালে একাধিক পথ। সিরিজে ভোল্টেজ ভাগ হয়, প্যারালালে সমান থাকে।
8. সিরিজ সার্কিট কেন গুরুত্বপূর্ণ?
এটি সহজ এবং বেসিক ইলেকট্রনিক্স শেখার জন্য খুবই গুরুত্বপূর্ণ।
